OKTATÁSI INTÉZMÉNYEK

PROJEKTLEÍRÁS

Felhasznált termékek:

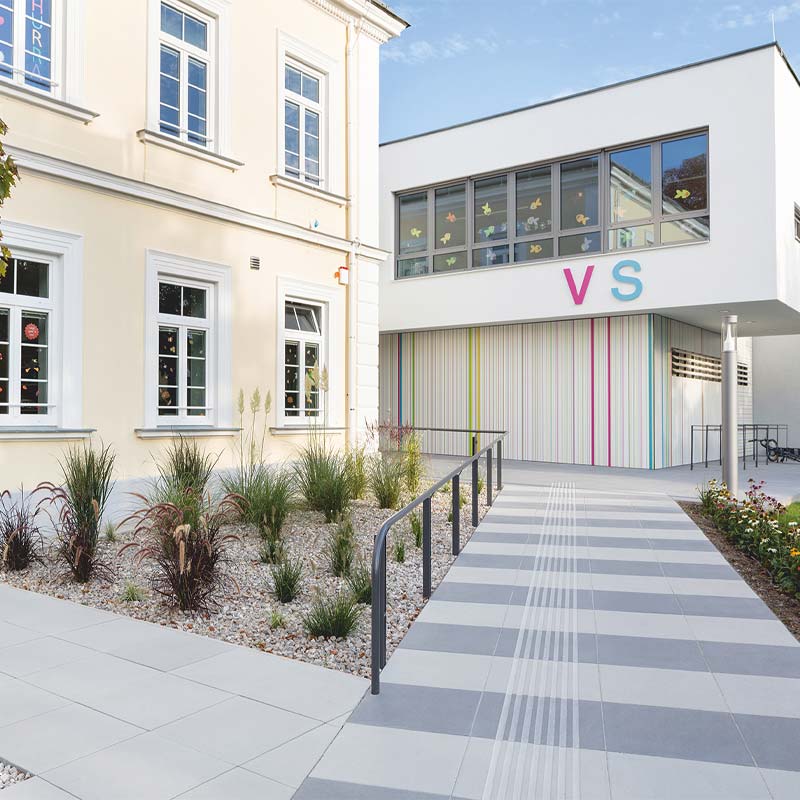

IND-Linea VG4 térkő 20 x 20 x 8 cm NCS S 5502 R
IND-Linea VG4 térkő 20 x 20 x 8 cm NCS S 5502 R
IND-Linea VG4 térkő 20 x 20 x 8 cm NCS S 5502 R
IND-Linea VG4 térkő 20 x 20 x 8 cm NCS S 5502 R
IND-Linea VG4 térkő 20 x 20 x 8 cm NCS S 5502 R

IND-Linea VG4 térkő 15 x 15 x 8 cm fehér

IND-Vakvezető rendszer 40 x 40 x 8 cm antracit, impregnálószerek

Folyóka 50 x 30 x 18 cm hamu, szemcseszórt

Fotók: Markus Kaiser, Graz
www.markus-kaiser.at

PROJEKTLEÍRÁS

Felhasznált termékek:

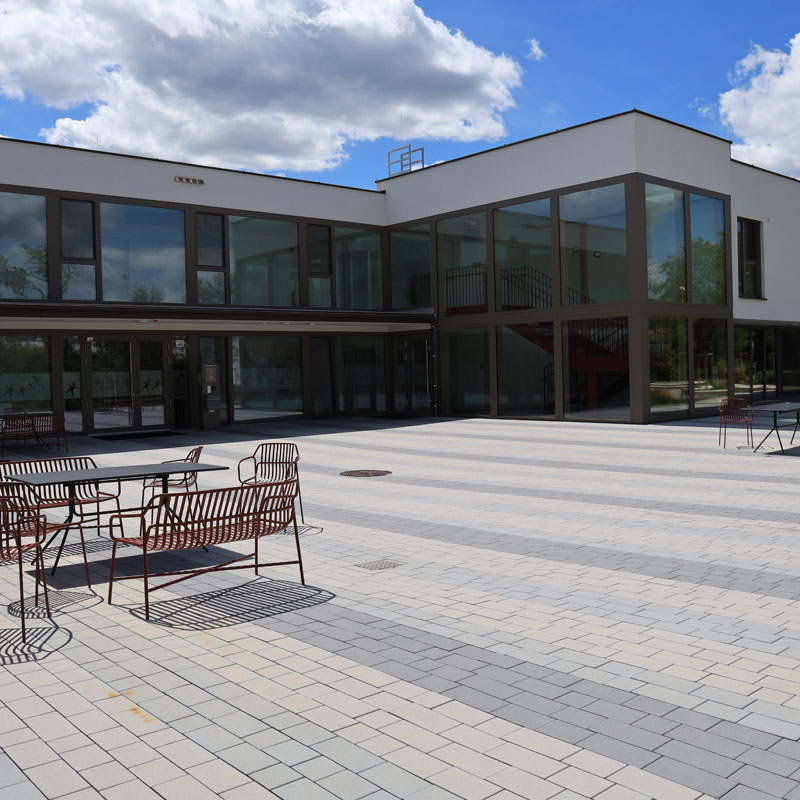

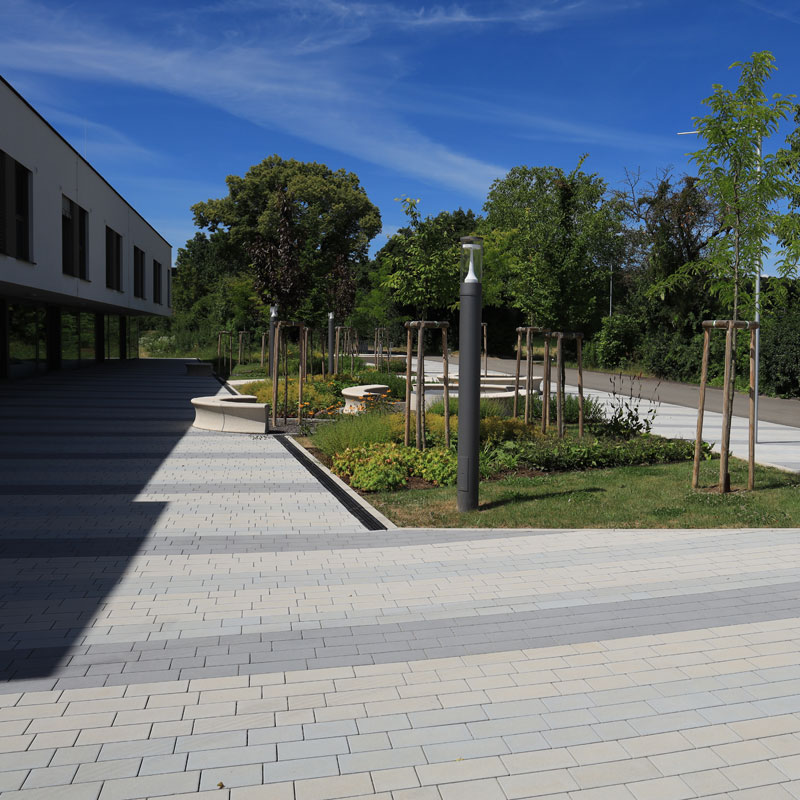

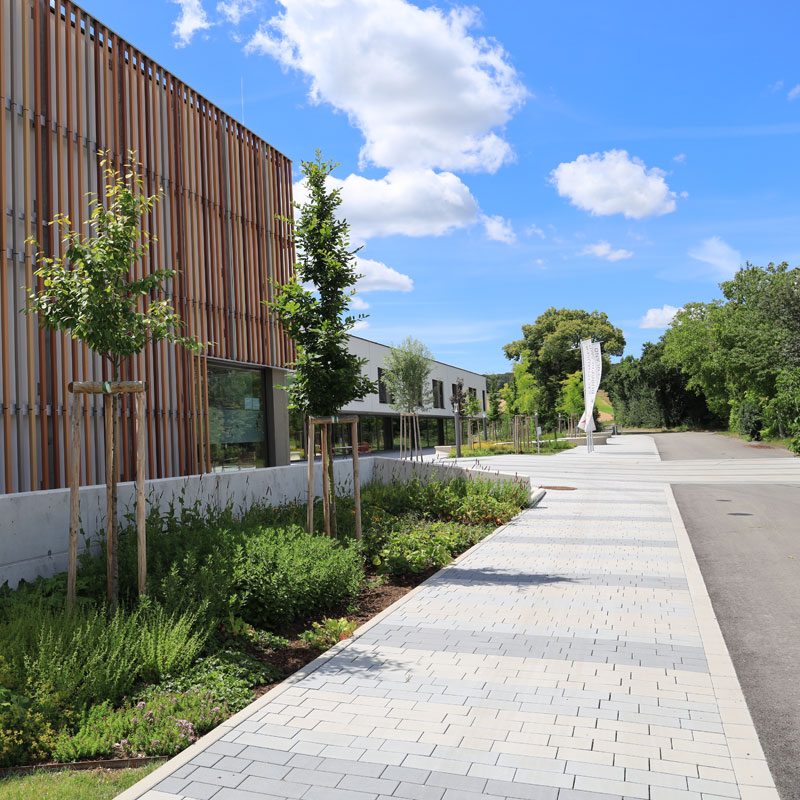

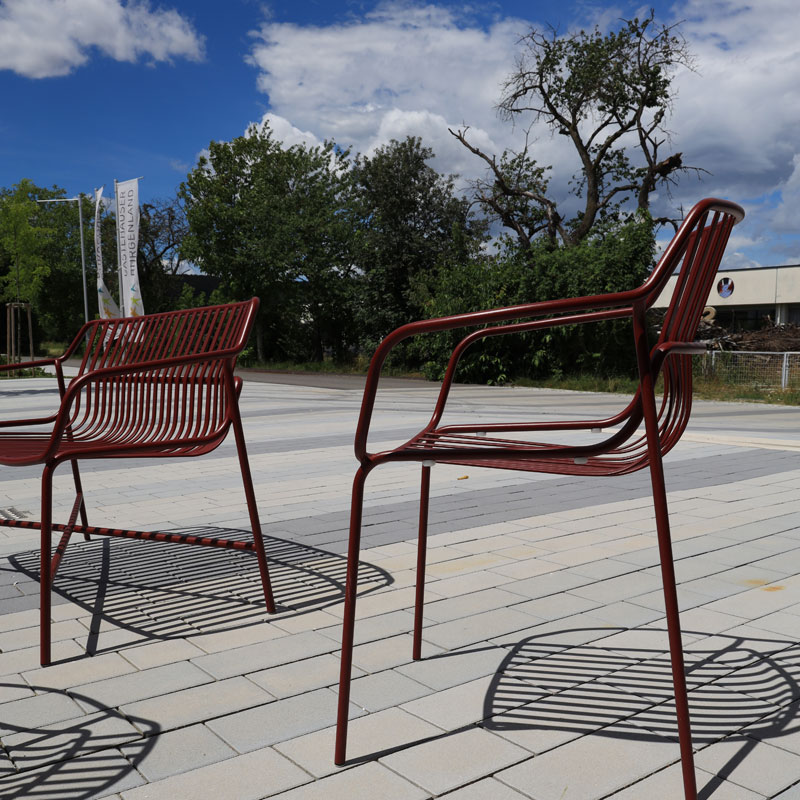

IND-Arret B15 VG4 kombitérkő 8 cm platina világos
IND-Arret B15 VG4 kombitérkő 8 cm platina közép
IND-Arret B15 VG4 kombitérkő 8 cm platina sötét

Öko Plus VG4 20 x 20 x 8 cm szürke
Öko Plus VG4 20 x 20 x 8 cm antracit

Sigma kockakő 7,8 x 7,8 x 8 cm antracit

Kiemelt szegély 100 x 18 x 20 cm szürke

Útszegély 100 x 10 x 20 cm szürke

Kerti szegély éltöréssel 100 x 5 x 20 cm szürke

Fotók: Friedl Steinwerke

PROJEKTLEÍRÁS

Felhasznált termékek:

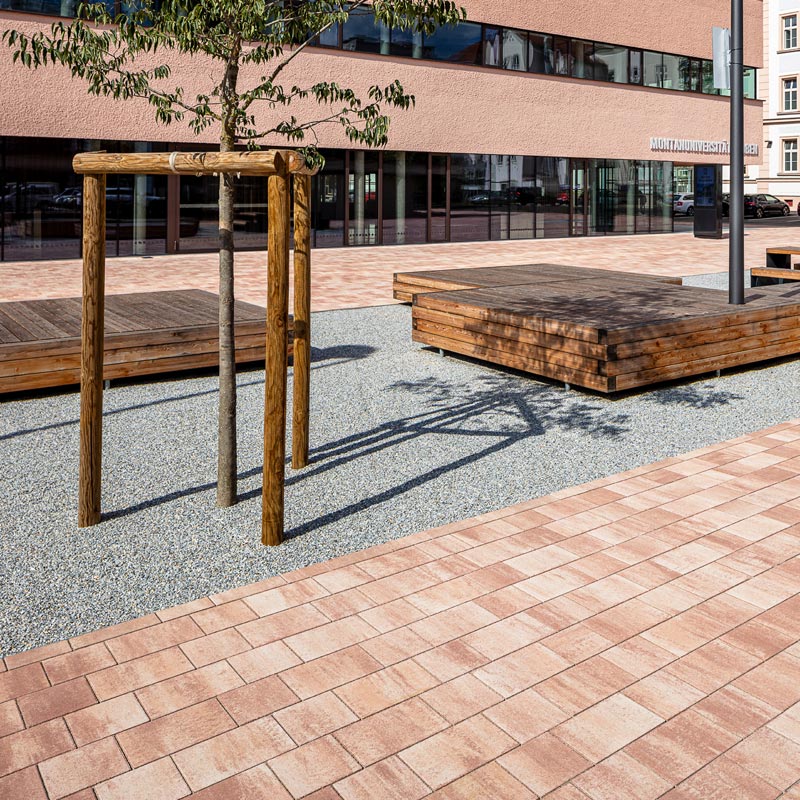

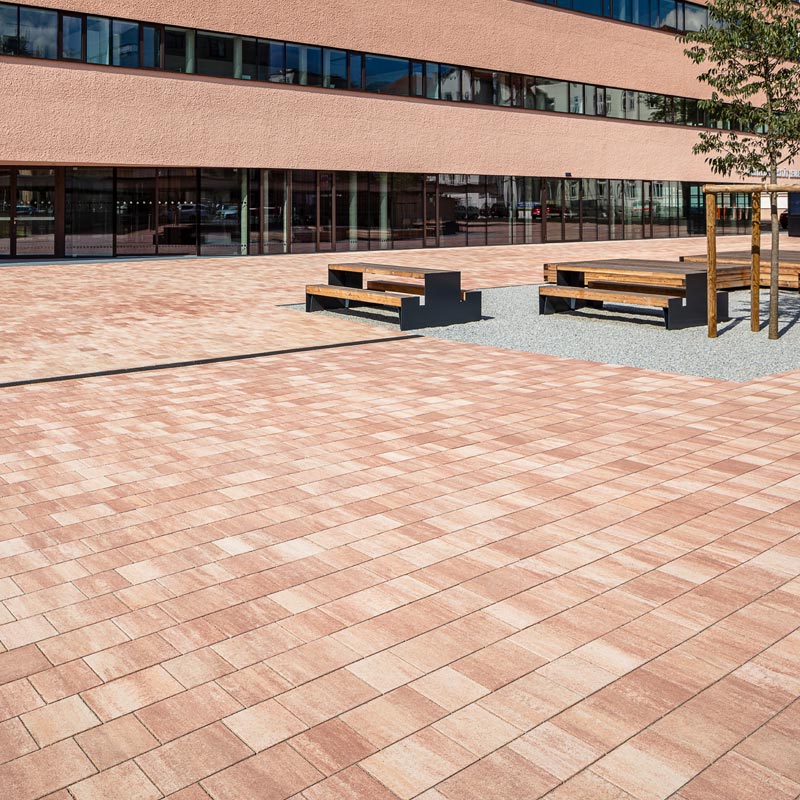

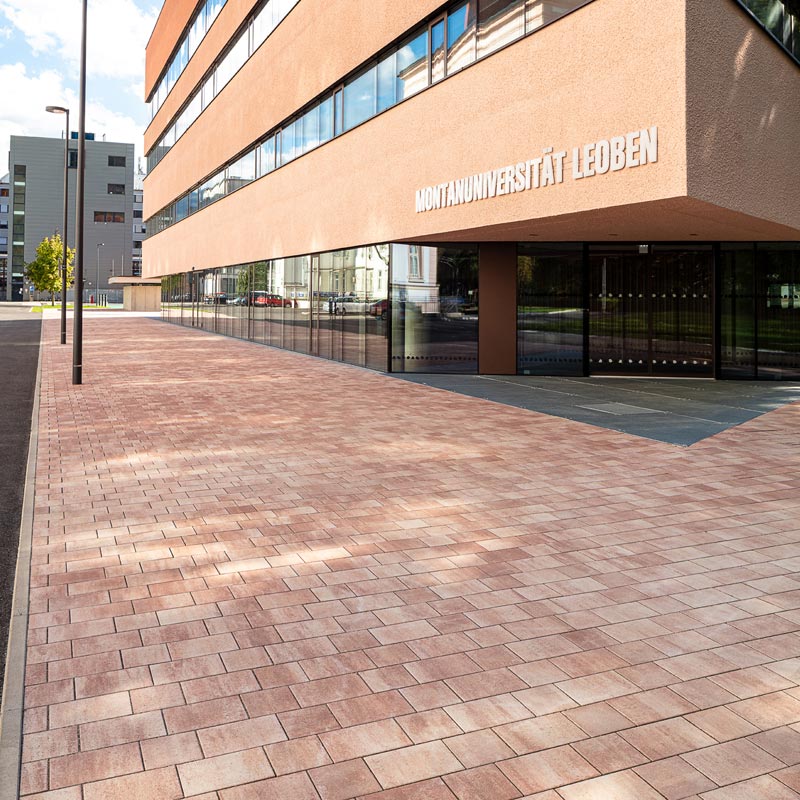

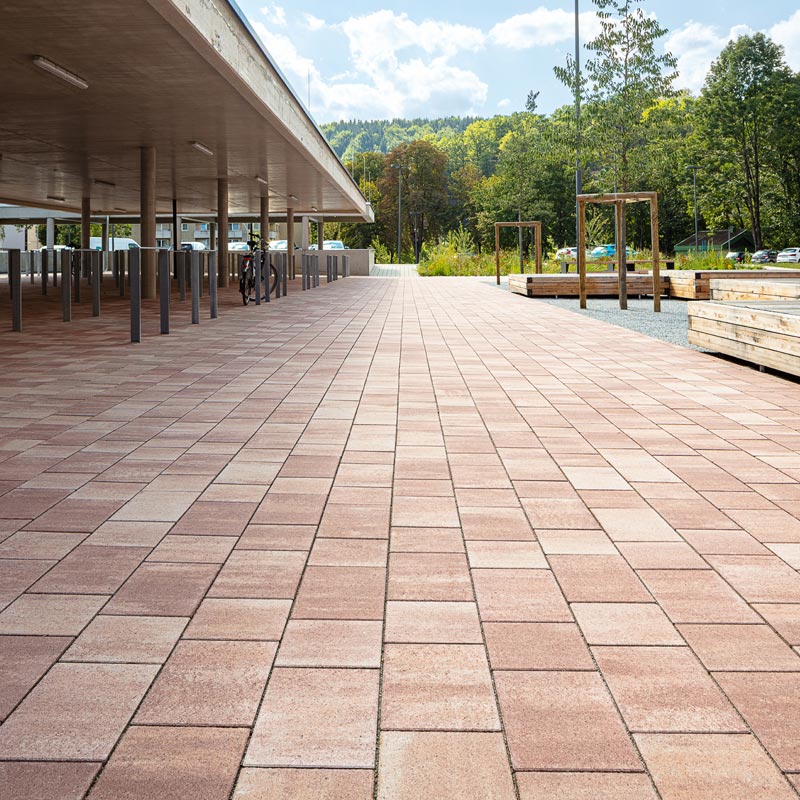

IND-Linea VG4 30 x 20 x 8 cm terrakotta árnyalt
IND-Linea VG4 20 x 20 x 8 cm terrakotta árnyalt

Öko Plus VG4 20 x 20 x 8 cm terrakotta árnyalt

120 Stk. Kiemelt szegély 100 x 15 x 25 cm szürke

240 Stk. Útszegély 100 x 8 x 25 cm szürke

Fotók: Markus Kaiser, Graz
www.markus-kaiser.at

PROJEKTLEÍRÁS

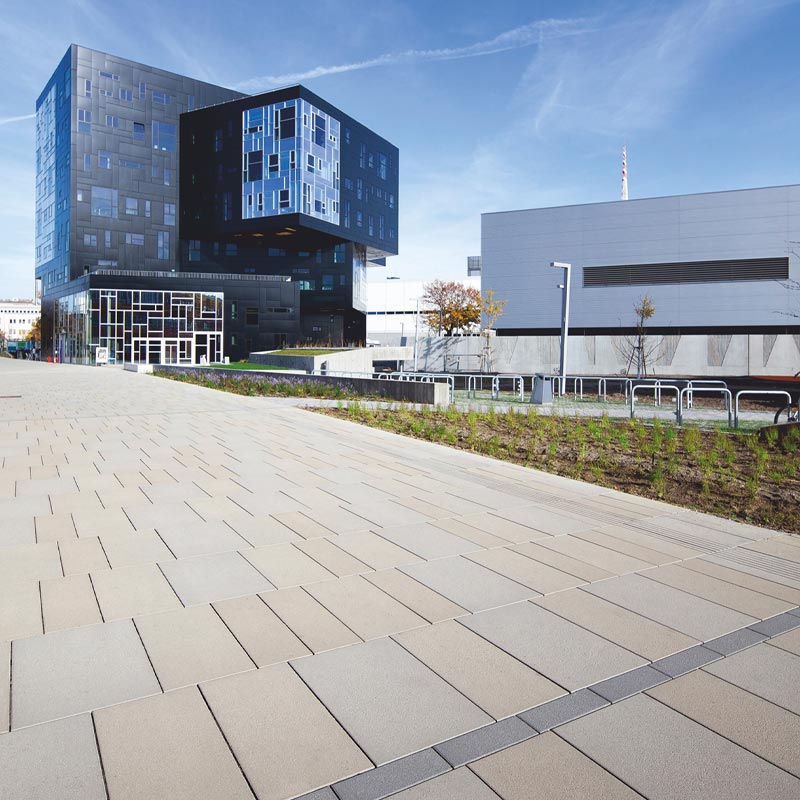

Terep éles elméknek:

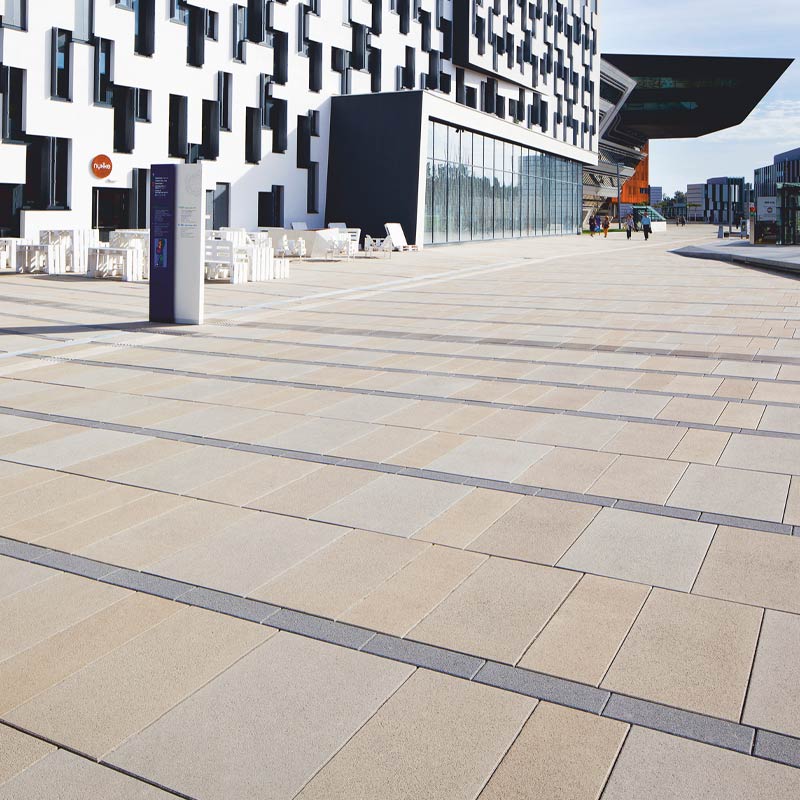

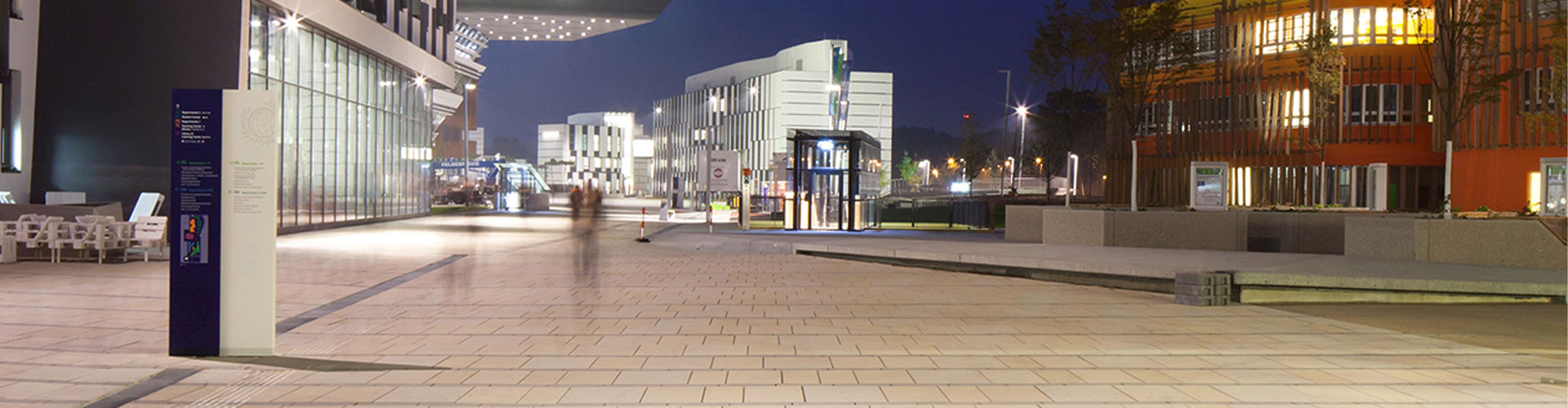

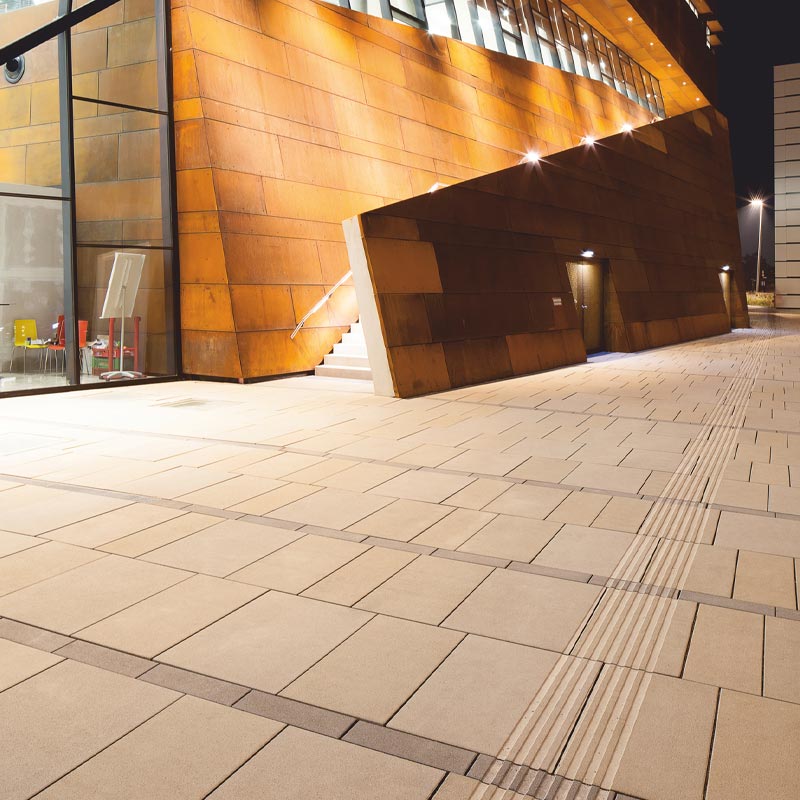

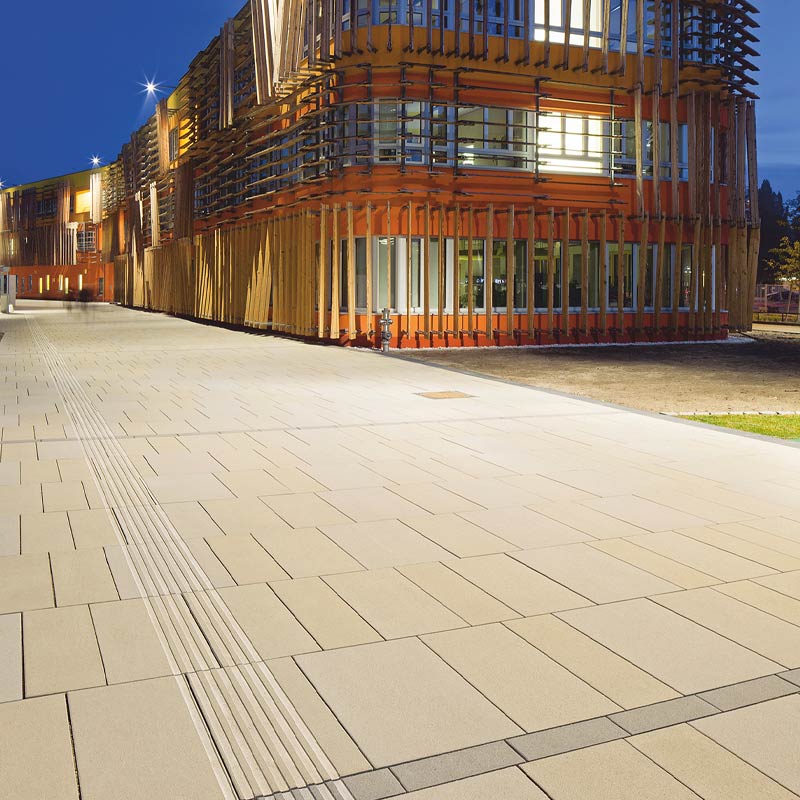

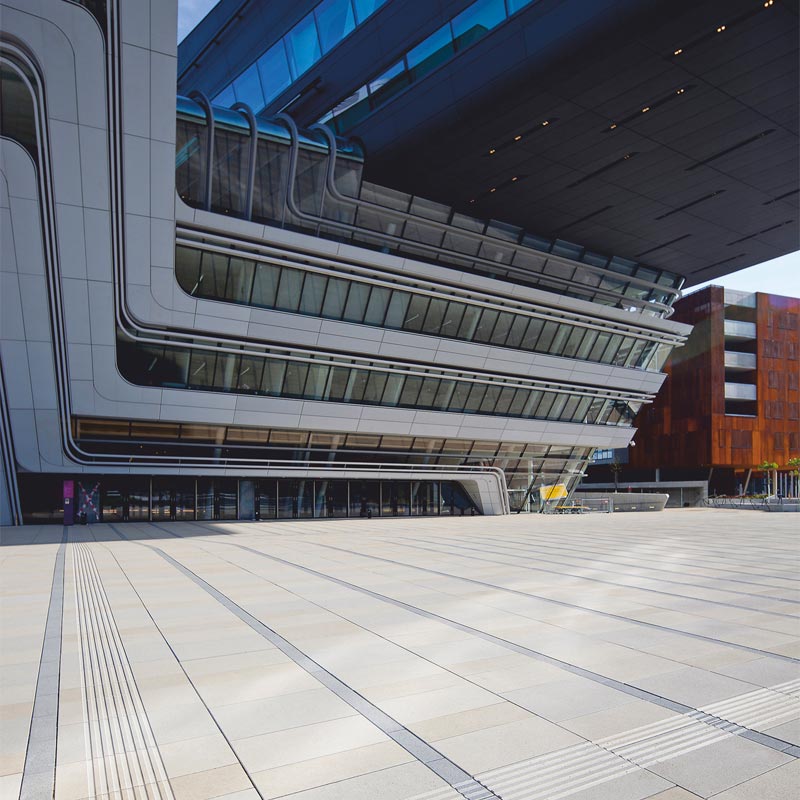

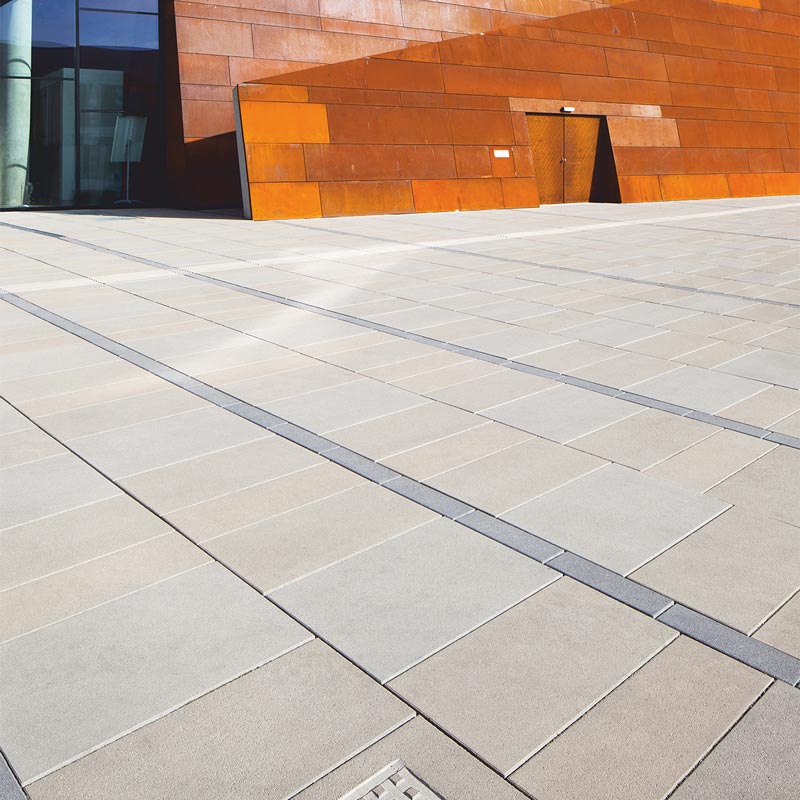

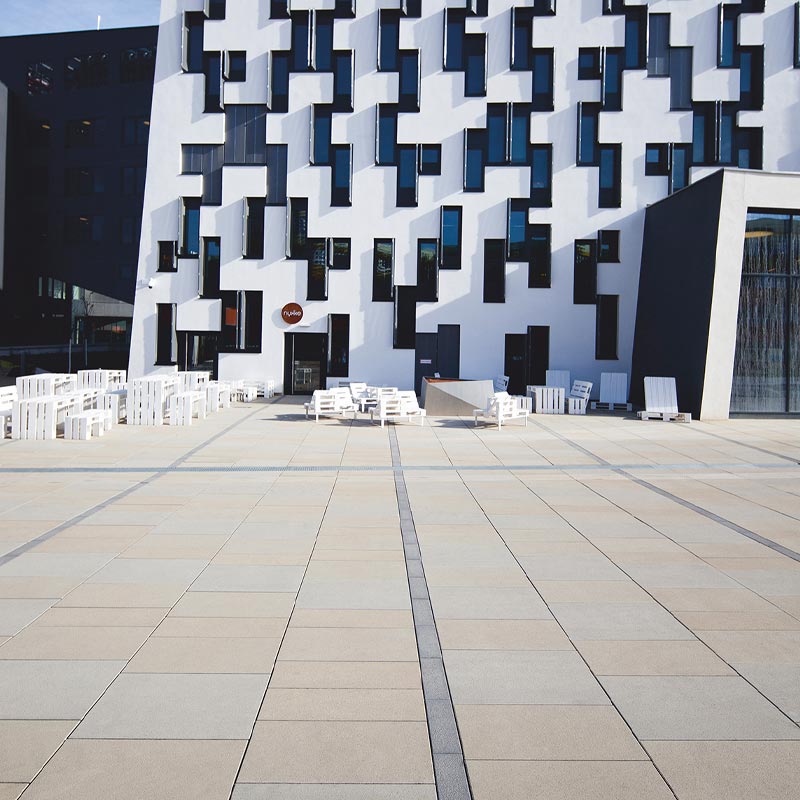

a Friedl Steinwerke térkövei a Wirtschaftsuniversität Wien campusához

Weppersdorf, 2013. november 6. – Befejeződött a nagyméretű lapok leszállítása a Wirtschaftsuniversität Wien campusa számára: összesen mintegy 18 000 m2 nagyméretű lapot és térkövet gyártott a burgenlandi Friedl Steinwerke családi vállalat az új egyetemi terület burkolásához. A lapok formátuma és színe egyedi gyártású, a Friedl Steinwerke a BUSarchitektur & landschaftsarchitektur és a BOA büro für offensive aleatorik felelős építészeinek közös fejlesztése. A telek és az épületek mérete miatt a burkolathoz is nagy formátumokat választottak: 90 x 60 x 18 cm, 90 x 45 x 18 cm és 90 x 30 x 18 cm méretűek a Magnum VG4 lapok, melyek a campust átszelő, 600 m hosszú fő útvonal kialakítását biztosítják. Azért, hogy élénkséget és melegséget kölcsönözzenek a felületnek, az építészek a Friedl Steinwerke vállalattal közösen a gyár saját építőanyag-laboratóriumában különböző földtónusú színátmeneteket fejlesztettek ki a kövekhez. Az ily módon előállított lapokat azután rendszertelenül, sorokban rakták le. Ezenkívül 120 x 30 x 12 cm méretű Magnum VG4 lapokat gyártottak a belső udvar területe számára.

Alfred M. Friedl, a Friedl Steinwerke ügyvezetője: „Műszaki felszereltségünk lehetővé teszi, hogy célirányosan teljesítsük az építészek és a tervezők kívánságait. A legmodernebb gyártógépek segítségével képesek vagyunk egyedi színű kövek előállítására, felületmegmunkálások végrehajtására és speciálisan kért formátumok gyártására. Egyedi gyártmányainkat a Friedl Individual termékcsalád egyesíti. A WU Wien campusa azért is csodálatos projekt számunkra, mert megmutatja, hogy milyen pontosan meg tudtuk valósítani mintegy 3000 m3 betonból az építészek elképzeléseit.” A nagyméretű lapok szemcseszórtak, és egy részük gyémántcsiszolt is. A gyémántcsiszolt lapokat a teherszállítás által használt területeken rakták le. E felületmegmunkálás esetében a köveket géppel fényesre csiszoljuk. Így kevesebb, ill. csökken a teherszállítás során a gumiabroncskopás által okozott szennyeződés. A fugakép megőrzése érdekében a vakvezető rendszert utólag marták be a kövekbe. Ehhez a lapokat magasabb kopóréteggel látták el a gyártás során.

Sétára hívogató lerakási koncepció

A 45 x 15 x 18 cm méretű Magnum kövekből álló sötét sávok újra és újra megtörik a nagyméretű lapokkal burkolt felületeket, aminek két célja van: a sávok egyrészt az intuitív tájékozódást szolgálják, hiszen az egyetemi épületek főbejárata felé haladva egyre szűkülnek a sávok közötti távolságok, másrészt „lassító” hatásúak, ritmust kell teremteniük. „A campus célja, hogy sétára invitáljon” – ismerteti a külső tér koncepcióját a BUSarchitektur építésze, Laura P. Spinadel, aki a campus főtervéért és a szabadtér kialakításáért felel, majd így folytatja: „A campus nyitott terület, és a rajta található épületek építészetileg nagyon eltérőek – a felületkialakítás feladata, hogy identitást adjon a campusnak.” A hátsó bejáratok felületeihez, a kerékpárparkolókhoz és a parkolóhelyekhez a Friedl Grado VG4 kövét választották 15 x 15 x 8 cm formátumban. Ez a kő antikolt, tört sarkokkal és élekkel; vizuálisan tetszetős kontrasztot teremt a mikroéltöréssel készített, modern Magnum lapokhoz képest. Ezenkívül mintegy 5 km-nyi kerti szegélyt, illetve útszegélyt is szállított a Friedl Steinwerke. A Friedl Steinwerke megbízója a Freiflächen WU Wien Habau Haider konzorcium (műszaki vezetés: Habau GmbH, pénzügyi vezetés: Gebrüder Haider GmbH).

Számos előnyt kínáló betonkövek

Az egyetem területén használt, Friedl Steinwerke által gyártott térkövek és nagy méretű lapok VG4 elmozdulásgátlóval vannak ellátva, ami a köveknek szilárd rögzítést biztosít, a fuga pedig nagy igénybevétel esetén és hosszú távon is egyenletes, esztétikus marad. A terhelhetőség mellett a betonkövek további előnye a csúszásmentesség, az egyszerű gondozás, valamint a fenntarthatóság és az újrahasznosíthatóság. A térkőfelületek életciklusköltségei – az anyag előállításától az élettartam végén történő újrahasznosításig – a térkő mellett szólnak.

Felhasznált termékek:

IND-Magnum VG4 90 x 60 x 18 cm
IND-Magnum VG4 90 x 45 x 18 cm
IND-Magnum VG4 90 x 30 x 18 cm
IND-Magnum VG4 45 x 15 x 18 cm

A kövek kb. háromnegyedének felülete szemcseszórt, a fennmaradó egynegyed esetében szemcseszórt és gyémántcsiszolt a felület.

A köveket három tompa földtónusú színátmenetben gyártották le az építészek elképzelése szerint.

IND-Magnum VG4 120 x 30 x 12 cm szemcseszórt és gyémántcsiszolt, tompa fehér színárnyalatban

Grado VG4 15 x 15 x 8 cm szabálytalanul letört élű felület, gránitszürke árnyalt

Kerti szegély szürke

Útszegély szürke

Fotók: Markus Kaiser, Graz
www.markus-kaiser.at

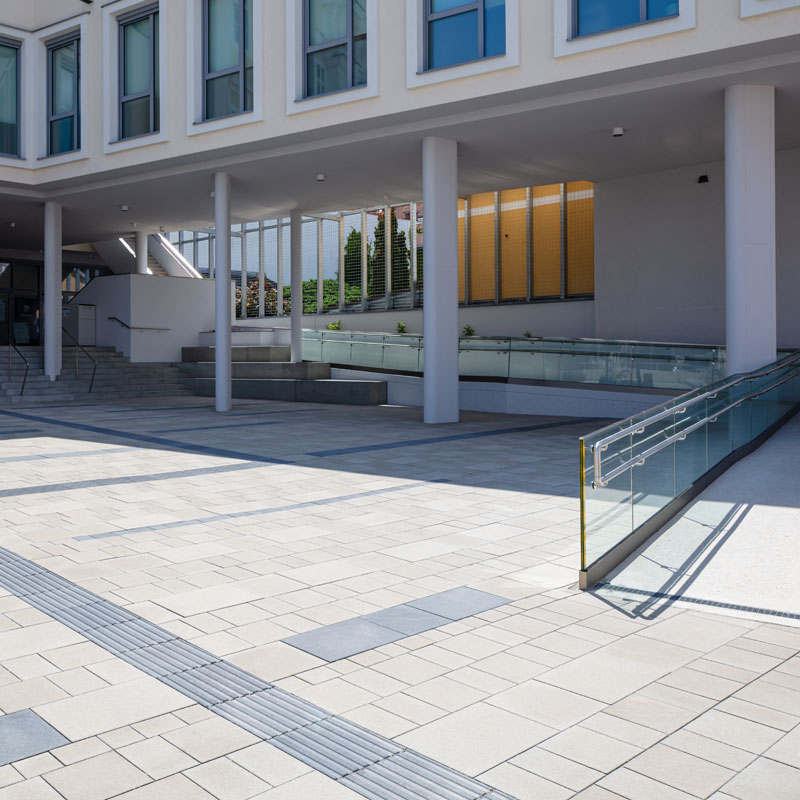

PROJEKTLEÍRÁS

Felhasznált termékek::

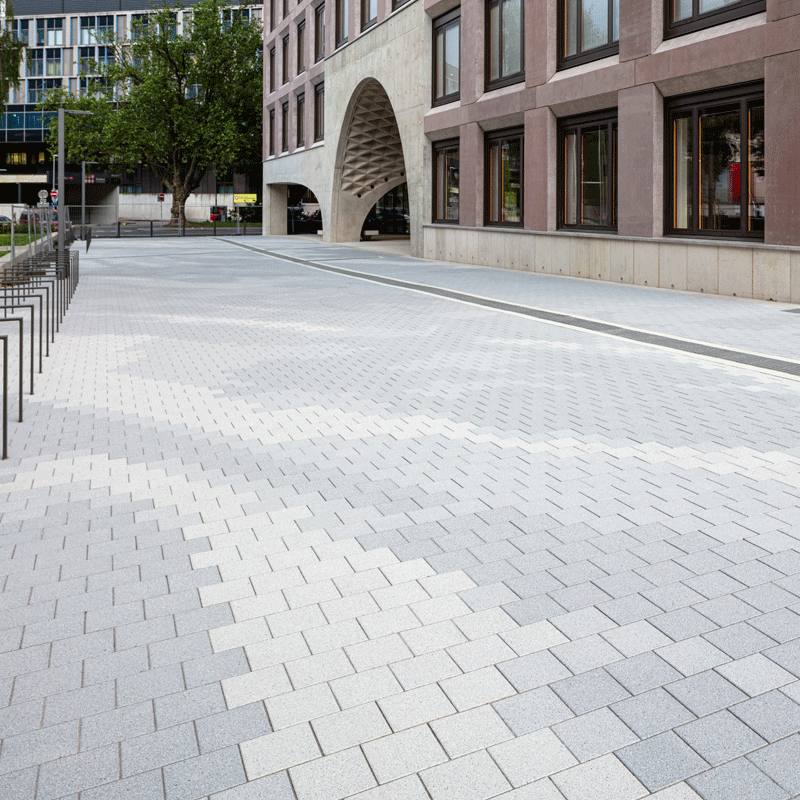

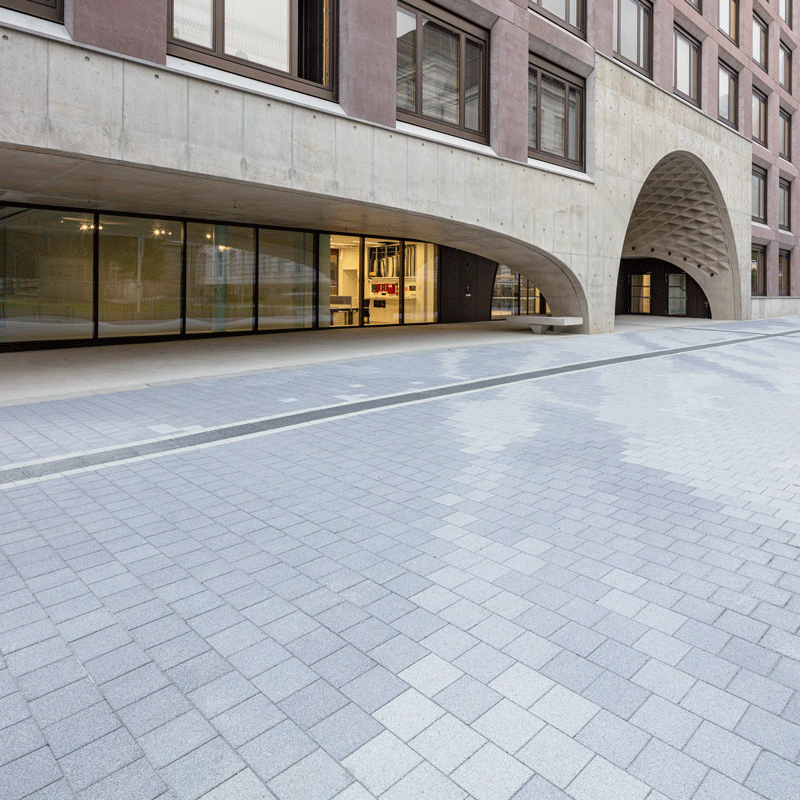

Classic VG4 térkő 15 x 15 x 8 cm szürke
Classic  VG4 térkő 20 x 15 x 8 cm szürke
Classic  VG4 térkő 30 x 20 x 8 cm szürke
Classic  VG4 térkő 30 x 30 x 8 cm szürke
IND-Linea VG4 térkő 15 x 15 x 8 cm platina sötét
IND-Linea VG4 térkő 20 x 15 x 8 cm platina sötét
IND-Linea VG4 térkő 30 x 20 x 8 cm platina sötét
IND-Linea VG4 térkő 30 x 30 x 8 cm platina sötét
IND-Linea VG4 térkőlap 40 x 40 x 8 cm szürke
IND-Linea VG4 térkőlap 60 x 40 x 8 cm szürke
IND-Linea VG4 térkőlap 40 x 40 x 8 cm platina sötét
IND-Linea VG4 térkőlap 60 x 40 x 8 cm platina sötét
IND-egyedi VG4 vakvezető lap hosszanti barázdákkal 40 x 40 x 8 cm platina sötét
IND-egyedi vakvezető lap csonka kúp alakú bütykökkel 40 x 40 x 8 cm platina sötét
IND-Magnum 120 x 40 x 12 cm szürke
IND-Betonkocka 45 x 45 x 45 cm gránit árnyalt
IND-Betongolyó Bola Ø 36,5 cm und Ø 27,5 cm gránit árnyalt

Fotók: Markus Kaiser, Graz
www.markus-kaiser.at

PROJEKTLEÍRÁS

Felhasznált termékek:

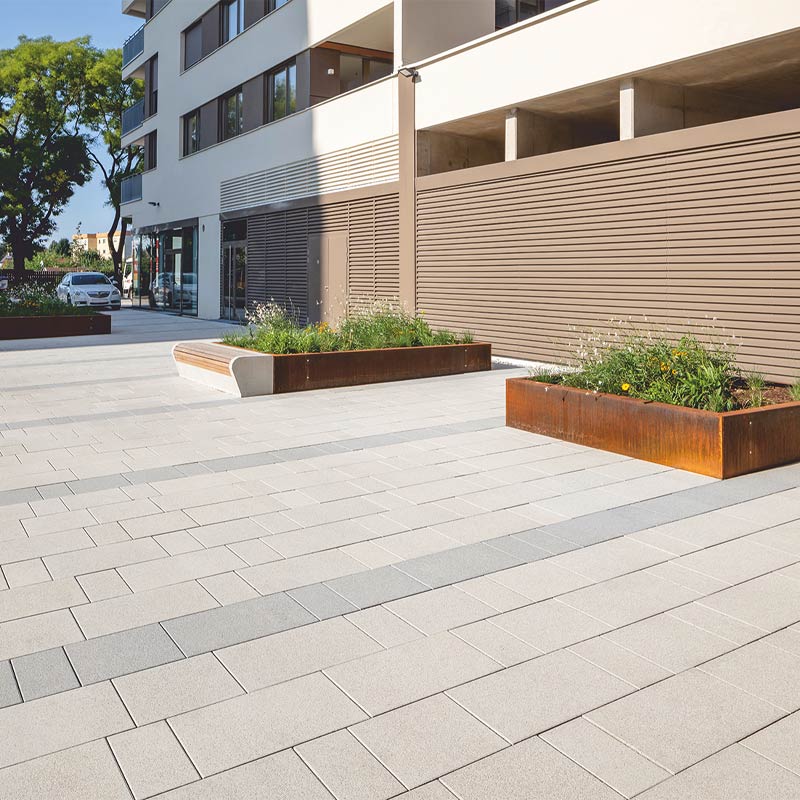

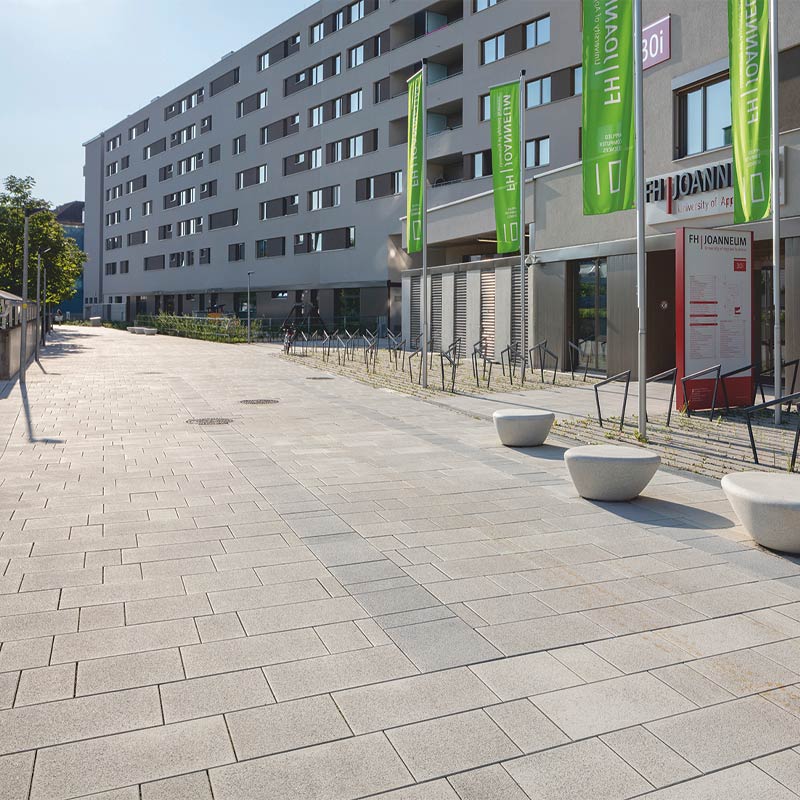

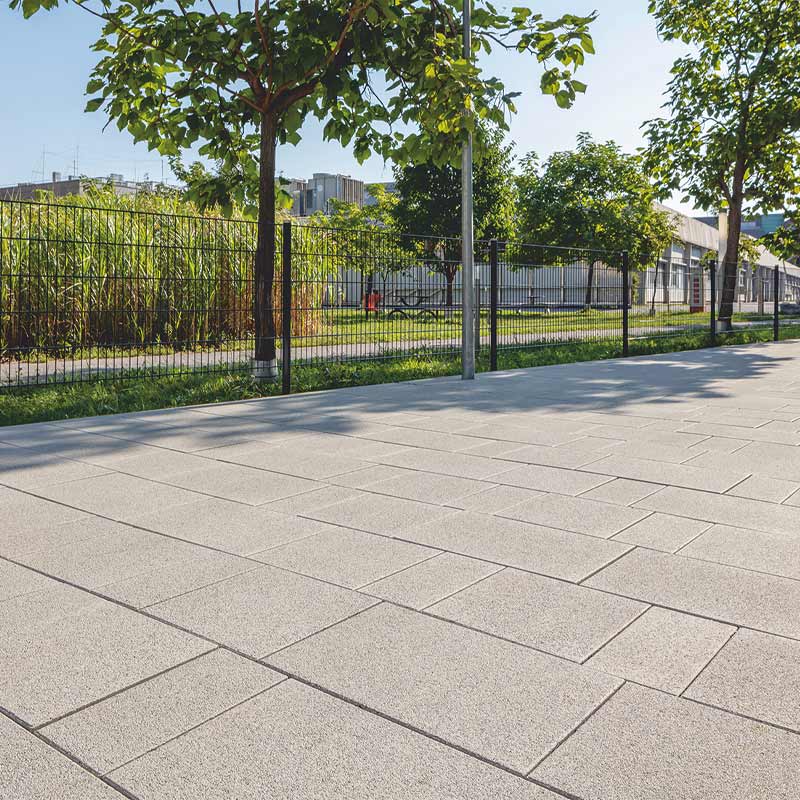

IND-Campus VG4 8 cm nemeszúzalék fehér–fekete
IND-Campus VG4 8 cm nemeszúzalék gránitszürke
IND-Campus VG4 12 cm nemeszúzalék fehér–fekete
IND-Campus VG4 12 cm nemeszúzalék gránitszürke

Fotók: Markus Kaiser, Graz
www.markus-kaiser.at

PROJEKTLEÍRÁS

Felhasznált termékek:

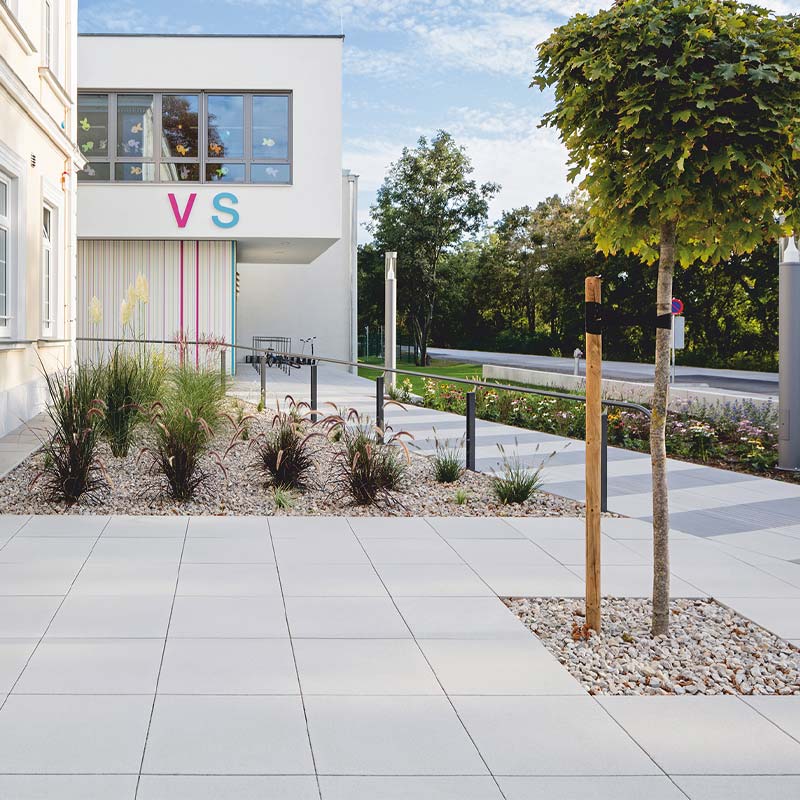

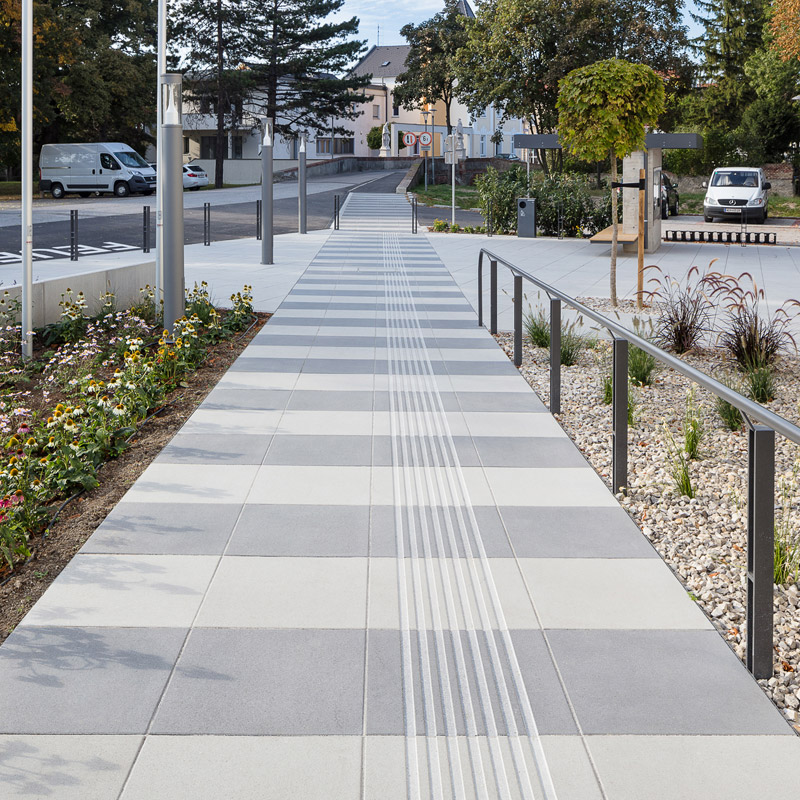

IND-Linea VG4 60 x 60 x 8 cm platina világos
IND-Linea VG4 60 x 60 x 16 cm platina világos
IND-Linea VG4 60 x 60 x 8 cm platina sötét
IND-Linea VG4 60 x 60 x 16 cm platina sötét

A fugakép megőrzése érdekében a vakvezető rendszert utólag marták be a lerakott lapokba. Ehhez a lapokat magasabb kopóréteggel gyártották. Ezenkívül Duoprotect DP30 impregnálószerrel vannak bevonva.

Classic burkolólap 49,8 x 49,8 x 4 cm szürke
Kerti szegély 100 x 5 x 20 cm (csap és horony éltöréssel) szürke

Fotók: Markus Kaiser, Graz
www.markus-kaiser.at

PROJEKTLEÍRÁS

Felhasznált termékek:

Classic burkolólap 39,8 x 39,8 x 4 cm szürke
Classic burkolólap 49,8 x 49,8 x 4 cm szürke

Fotók: Rupert Steiner

PROJEKTLEÍRÁS

Felhasznált termékek:

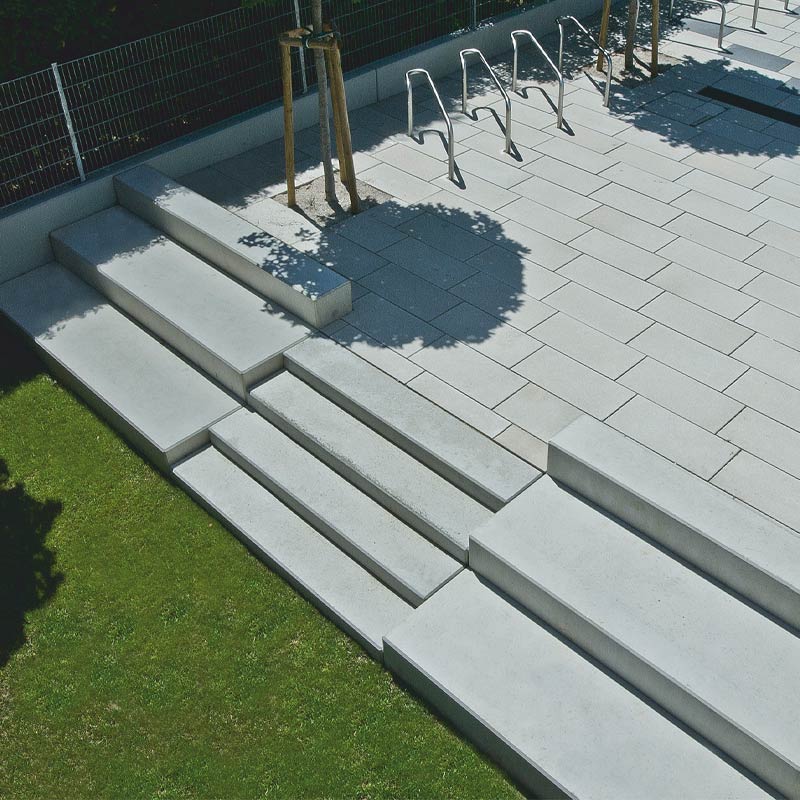

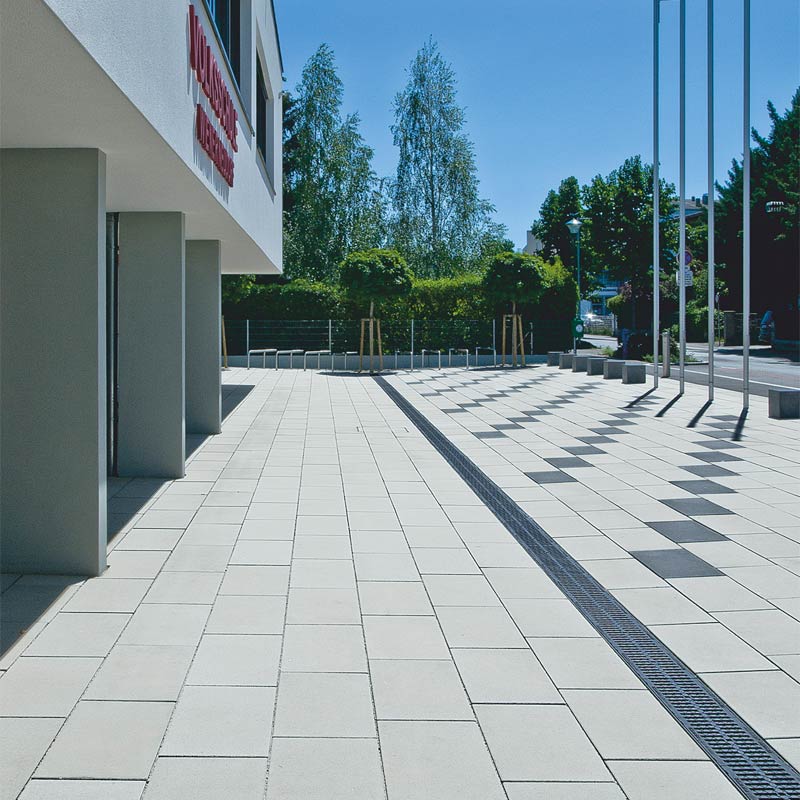

IND-Magnum 80,1 x 40,1 x 12 cm szürke és antracit
